哪怕是已经耍了这么久的电子电路了，还是会在有些时候没办法分清楚在一些电路里面标注的 Vcc Vdd Vss 等符号是什么意思，于是抽空整理了一下。文章包含自己的理解，如有问题欢迎在评论中讨论指出

电源符号中的字母往往与电路中元器件的结构或连接方式有关

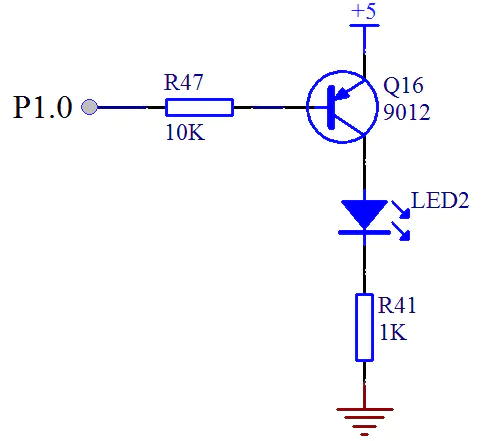

三极管电路

在TTL（晶体管-晶体管逻辑）电路中，三极管的集电极（Collector）通常连接到高电位（电源正极）。

因此，将集电极电压记作 Vc。当电路中存在多个级联晶体管时，通常将电源正极标记为 Vcc。同理，发射极（Emitter）的电位记为 Ve，而电源负极常被标记为 Vee。

在单片机电路中，Vcc 也是常见的电源符号，因为单片机内部依然以晶体管为基本构成单元。另外，由于负极一般最后会导向0电位，所以在很多地方把负极标志为 GND（大地）

场效应管电路

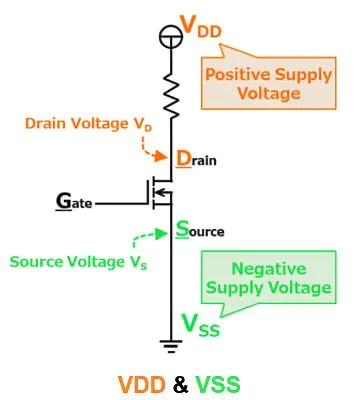

对于场效应管（MOSFET）电路，有着命名原理差不多的符号：

这里Vdd便作为正极，Vss作为负极。

这里还有一个表格：

	NPN BJT^[b]	N-FET			AC/DC^[c]	DC	DC
Positive supply voltage	V_CC/V_BB	V_DD	V+	V_S+	VIN	VDD	VA
Negative supply voltage	V_EE	V_SS	V−	V_S−
Ground	GND	GND	0	0	GND	GND	GND

参考文章：

https://en.wikipedia.org/wiki/IC_power-supply_pin

https://forum.allaboutcircuits.com/threads/what-is-vcc-vss-vdd-vee.28782/
